| ESPECIFICACIONES |
|
|
| EQUIPAMIENTO ESTANDAR: |
|
|
| LMC-123C a LMC-823C |
Equipo básico estándar |
Opciones disponibles |
| Ancho de trabajo (en un círculo de corte de la herramienta de 125 mm) |
15-230mm (0.59″-9.1″) |
to 260mm, 300mm (10.2″, 12″ optional) |
| Altura / espesor de trabajo (en un círculo de corte de la herramienta de 125 mm) |
10-150mm (0.39″-6″) |
to 6mm & to 200mm (to 1/4″ & to 8″ ) – optional |
| Número de husillos, min-max |
1 to 8 Heads / Spindles |
All different types of Spindle Configurations – optional |
| Capacidad básica de alimentación del motor: accionamiento de velocidad variable |
4KW / 5HP |
5.5KW/7.5HP or 7.5KW/10HP – optional |
| Velocidades de alimentación, infinitamente variables |
6 – 24 m/min (20 – 80 fpm) |
|
| Capacidad básica del motor por eje |
7.5KW / 10HP Vert & 11KW/15HP Hor. |
up to 18.5KW/25HP – optional |
| Eje de velocidad |
6000 RPM |
7200 RPM – optional |
| Diámetro del husillo |
40mm (1.6″) |
50mm, 1 1/2″, 1 13/16″ |
| Círculo de corte de la herramienta, primer husillo inferior, mínimo-máximo |
125-160mm (4.9″-6.29″) |
|
| Círculo de corte de herramientas, eje (s) vertical (s), izquierda, mín.-Máx. |
112-200mm (4.4″-7.9″) |
|
| Círculo de corte de herramientas, eje (s) vertical (s), derecha, mín.-Máx. |
112-200mm (4.4″-7.9″) |
|
| Círculo de corte de herramientas, husillos horizontales, superior, mínimo-máximo |
112-200mm (4.4″-7.9″) |
|
| Círculo de corte de herramienta, husillos borizontales, parte inferior, mín.-Máx. |
112-200mm (4.4″-7.9″) |
|

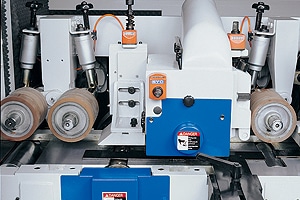

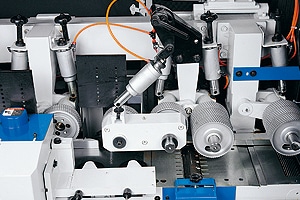

| Diámetro del rodillo de alimentación |
140mm (5.5″) |
|
| Ancho del rollo de alimentación superior: cada rollo con múltiples en todos los ejes superiores |
50mm (2″) |
|
| Ancho de los rodillos de alimentación inferior |
Full Width |
|
| Presión neumática para rodillos de alimentación, máx. |
6 bar (85psi) |
|

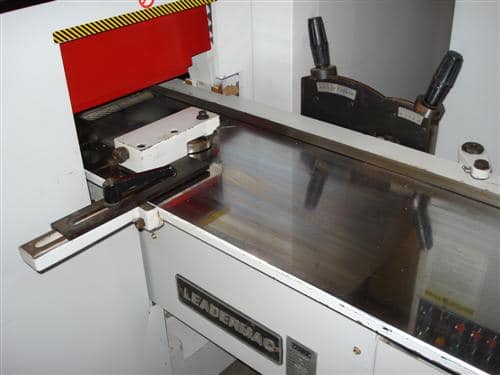

| Rango de ajuste para la mesa de alimentación |
10mm (0.4″) |
|
| Rango de ajuste para valla de unión de bordes |
10mm (0.4″) |
|
| Rango de ajuste de Ppindles verticales (axial) |
40mm (1.58″) |
80mm (3.14″) – optional with setworks if desired |
| Rango de ajuste de husillos horizontales (axial) |
20mm (0.79″) |
|
| Longitud de la mesa de enderezamiento de entrada (corte de cabeza inferior) |
2M (78.7″) |
1.5M, 2.5M or 3M (58″, 98″ or 120″ – optional) |
| Diámetro de la campana antipolvo para eje (s) vertical (s) |
125mm (5″) |
|
| Diámetro de la campana antipolvo para eje (s) horizontal (s) |
125mm (5″) |
|
| Sistema de alimentación de eje cardán sin cadena con cajas de cambios HD |
Standard |
|
| Ajuste vertical motorizado de la viga de alimentación |
Standard |
|
| Rodillos de presión laterales opuestos al primer eje derecho |
Spring Tensioned Standard |
Pneumatic Tensioned – optional |

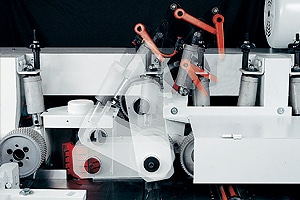

| Levantamiento radial seccional – Rompevirutas de cabezal superior estilo varillaje |
Spring Tensioned Standard |
Pneumatic Tensioned – optional |
| Lecturas digitales mecánicas para las zapatas de presión y la unidad de sujeción |
Standard |
Metric or Inch Readouts |
| Reaouts digitales mecánicos en todos los ejes del husillo |
Single – Std. |
Dual on Near Side, & Tops – Radial Readouts & Quik Set – optional |
| Ubicación central de todos los puntos de lubricación a lo largo de la parte delantera de la máquina |
Standard |
|
| Lecturas digitales mecánicas para las zapatas de presión y la unidad de sujeción |
Standard |
Metric or Inch Readouts |
| Reaouts digitales mecánicos en todos los ejes del husillo |
Single – Std. |
Dual on Near Sdie, & Tops – Radial Readouts & Quik Set – optional |
| Ubicación central de todos los puntos de lubricación en la parte delantera de la máquina |
Standard |
|
| Sistema de lubricación de mesa |
Manual 1 shot |
Auto Electronic – Timer Controlled – optional |
| Recinto completo de sonido y seguridad |
Standard |
|
| * Todas las especificaciones, dimensiones y características de diseño están sujetas a cambios sin previo aviso. |
|
|
|
|
|
| EQUIPO OPCIONAL: |
|
|

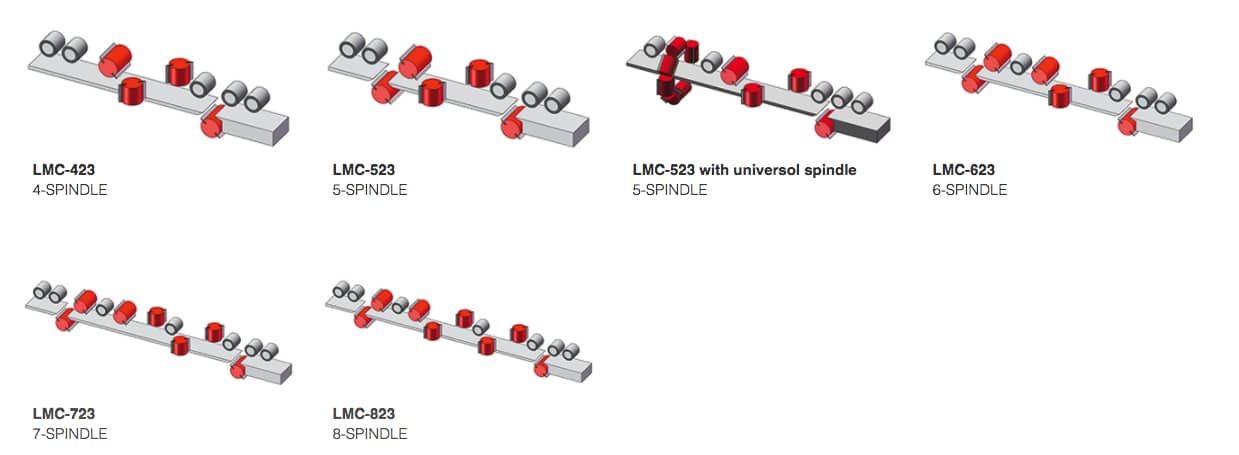

| Una amplia gama de configuraciones de husillo |
|
|
| (Otras configuraciones disponibles a pedido) |
|
|
| Accesorio universal de última cabeza o sierra de corte |
|
|
| Disponible – Opción |
|
|
| Setworks de ajuste rápido REC en el lado cercano y / o cabeza (s) superior |
|
|

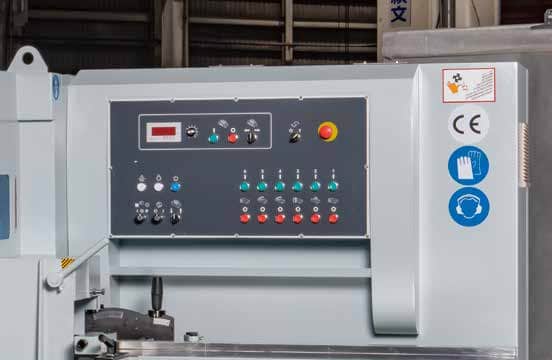

| Control de pantalla táctil SmartSet EL con redes de configuración de configuración rápida, lecturas de posición digital especial e información almacenada o de biblioteca |
|
|
| Frenos de cabezales de corte electrónicos de CC |
|
|
| Placas de presión de cabezal superior divididas |
|
|
| Placas de presión superior inclinables |
|
|
