Centro de Taladrado – Nanxing – ND712DPL DUAL

ND1800- 6 Lados de trabajo – DOBLE DOBLE

ND712DL está diseñado para tener 2 puestos de trabajo independientes integrando 4 máquinas en una máquina, por lo tanto, duplica la eficiencia con menos requisitos de espacio en comparación. Cuerpo de máquina integrado.
La estructura de alta rigidez ofrece a toda la máquina una vida útil más larga y un procesamiento rápido y estable.

Disponible para reserva

Descripción

Gran productividad con rápido retorno de la inversión

DOBLE – DOBLE CABEZAL SUPERIOR

CAMBIO DE HERRAMIENTAS

ND712DL está diseñado para tener 2 puestos de trabajo independientes integrando 2 máquinas en una máquina, por lo tanto, duplica la eficiencia con menos requisitos de espacio en comparación. Cuerpo de máquina integrado.La estructura de alta rigidez ofrece a toda la máquina una vida útil más larga y un procesamiento rápido y estable.

Potencia total	27.1 KW
Tamaño de la máquina	7,480×3,673×2,190mm
Fuente de alimentación	380V/50Hz
Suministro de aire	0.6-0.7MPa
Peso total	5.200 Kg

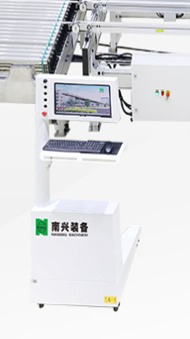

Sistema de control	Marca	SYNTEC
Tamaño del panel	Largura	250-2750 mm
	Ancho	80-650 mm
	Espesor	10-60mm
Rango de trabajo	Eje X	2750 mm
	Eje Y	650 mm
	Eje Z	70 mm
Velocidad máxima de desplazamiento	Eje (X /U)	135m/min
	Eje Y	75m/min
	Eje Z	30m/min
Mesa de trabajo	Material	Acero HPL+
	Tamaño de la mesa	3000 x 800
	Altura	960mm
Transmision	Eje X	Piñón Cremallera
	Eje Y	Piñón Cremallera
	Eje Z	Rodamiento de Bola con Eje helicoidal
Servomotores	Eje X	2 x 0.75 KW
	Eje Y	3 x 0.85 KW
	Eje Z	3 x 0.85 KW
Bloques de perforación	Cantidad de cabezales de perforación	Superiores x 2 Inferior x 2
	Vert. taladros qty (Superior)	18 (cada uno) x 2
	Horiz. Cantidad de taladros (Superior)	X: 6 (cada uno) + Y: 4 (cada uno)
	Vert. taladros qty (Inferior)	9×2
	Diámetro máximo del taladro	Φ35mm
	Espaciado de taladros	32mm
	Velocidad de rotación	5000rpm
	Diámetro del vástago	Φ10mm
Husillo principal – Electro mandril	Cantidad	Top 1 bottom 1
Husillo principal – Electro mandril	Potencia	Inferior: 3.5kw Superior: 5.5 Kw ATC
Bocas de extracción	Cantidad	6
	Diámetro	Superior 200 mm × 4 Inferior 125mm×2
	Velocidad	≥28m/min

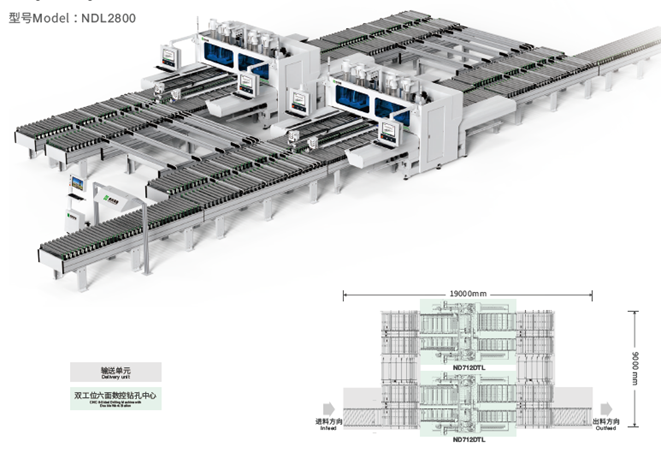

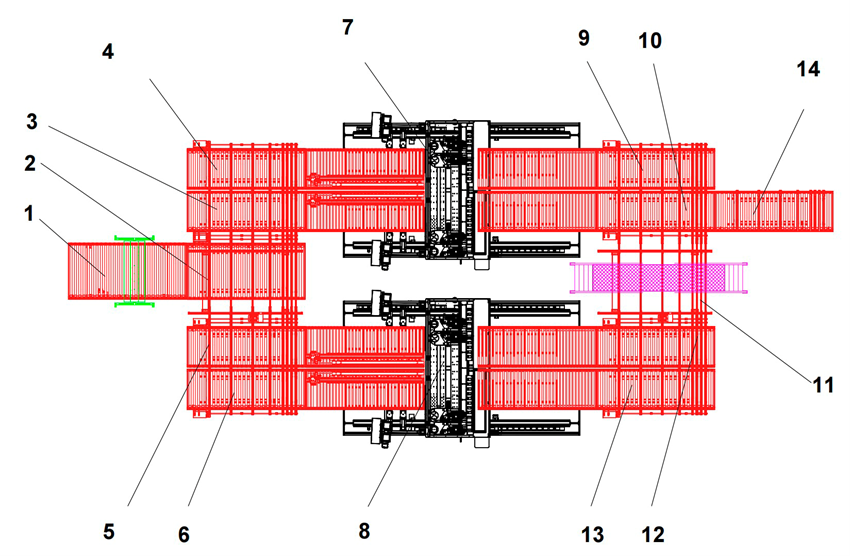

Dimensiones total de la linea: 19000 mm x 9000 mm (Aproximadamente).

Potencia Total estimada: 65 KW
