Centro de Taladrado – Nanxing – NCB612DTX

NBC612DTX – 6 Lados de trabajo – Doble cabezal Superior + Cambio de Herramienta

La máquina de perforación CNC multifuncional puede perforar desde 6 lados y ranurado superior e inferior, el enrutamiento simple satisface diferentes solicitudes de proceso y brinda una flexibilidad máxima de producción de tamaño de lote;
2 Cabezales de perforación superiores con taladros verticales de 18 + Horizontales 6 en X y 4 en Y .
1 Cabezal de perforación inferior de 9 Brocas verticales
Un TOTAL de taladros de 65 unidades.
Almacén de Herramientas de 4 posiciones
Unidad de fresado superior de 5.5 KW con conexión ATC (ERC32)
Unidad de fresado inferior tienen husillo de 3,5kw.
El software es de puerto abierto, admite la mayoría de los formatos en el mercado.

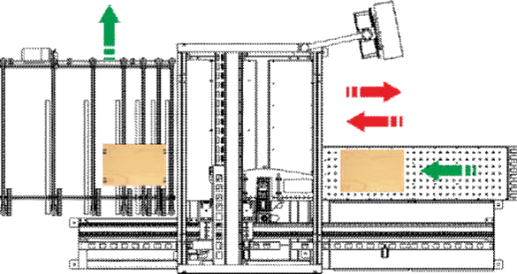

Estándar con mesa transportadora de salida lateral, seleccionable para salir de adelante o atrás.

Disponible para reserva

Descripción

Gran productividad con rápido retorno de la inversión

DOBLE CABEZAL SUPERIOR (30% mas eficiente)

CAMBIO DE HERRAMIENTAS

La máquina de perforación CNC multifuncional puede perforar desde 6 lados y ranurado superior e inferior, el enrutamiento simple satisface diferentes solicitudes de proceso y brinda una flexibilidad máxima de producción de tamaño de lote;
2 Cabezales de perforación superiores con taladros verticales de 18 + Horizontales 6 en X y 4 en Y .
1 Cabezal de perforación inferior de 9 Brocas verticales
Un TOTAL de taladros de 65 unidades.
Almacén de Herramientas de 6 posiciones
Unidad de fresado superior de 5.5 KW con conexión ATC (ERC32)
Unidad de fresado inferior tienen husillo de 3,5kw.
El software es de puerto abierto, admite la mayoría de los formatos en el mercado.
Estándar con mesa transportadora de salida lateral, seleccionable para salir de adelante o atrás.

Potencia total	19,75 KW
Tamaño de la máquina	6.150 * 2.273 * 2.325 mm
Fuente de alimentación	380V/50Hz
Suministro de aire	0.6-0.7MPa
Peso total	3.200Kg
Sistema de control	Marca	SYNTEC
Tamaño del panel	Largura	200-3.000 mm
	Ancho	30-1.200 mm
	Espesor	10-60mm
Velocidad máxima de desplazamiento	Eje (X /U)	135m/min
	Eje Y	75m/min
	Eje Z	30m/min
Mesa de trabajo	Material	Acero HPL+
	Tamaño de la tabla	2.150 x 600
	Altura	960mm
Bloques de perforación	Cantidad de cabezales de perforación	Superior 1 Inferior 1
	Vert. taladros qty (Superior)	18
	Horiz. Cantidad de taladros (Superior)	X: 6 + Y: 4
	Vert. taladros qty (Inerior)	9
	Diámetro máximo del taladro	Φ35mm
	Espaciado de taladros	32mm
	Velocidad de rotación	5000rpm
	Diámetro del vástago	Φ10mm
Unidad de Ranurado	Potencia	1.7 KW
	Dimension de la sierra	Ф100Ф22δ4
	Rango de procesamiento	50 mm a 1200 mm en el Ancho
Husillo principal – Electro mandril	Cantidad	Top 1 bottom 1
Husillo principal – Electro mandril	Potencia	3.5kw × 2
Bocas de extracción	Cantidad	2
	diámetro	Superior 150mm × 1 Inferior 125mm×1
	velocidad	≥28m/min
